恒定磁场
磁的基本现象和基本规律
磁的基本现象
同号磁极相互排斥,异号磁极相互吸引。
Ampere定律
Ampere定律是恒定磁场的基本规律,下面我们来说明它。

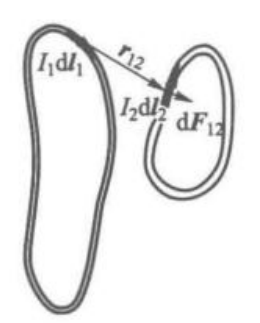

在研究两带电体相互作用时,我们是通过将其分割为无穷小带电元,然后研究两带电元之间的规律,并通过矢量叠加的方式求出的。因此,我们首先来研究一对电流元的规律。
此处先给出结论,不进行论证。
大致关系
假设\(\mathrm{d} \boldsymbol{F}_{12}\)是电流元1给电流元2的力,而\(I_{1}\)与\(I_{2}\)分别为其电流强度,\(\mathrm{d} l_{1}\)与\(\mathrm{d} l_{2}\)为两线元长度,\(r_{12}\)为二者之间距离。这样\(\mathrm{d} \boldsymbol{F}_{12}\)满足
\[\begin{equation} \mathrm{d} \boldsymbol{F}_{12} \propto \dfrac{I_{1}I_{2}\ \mathrm{d} l_{1} \mathrm{d} l_{2}}{r_{12}^{2}} \boldsymbol{e}_{r_{12}} \end{equation}\]
与电流元方向的关系
\(\mathrm{d} \boldsymbol{F}_{12}\)的大小还和两电流元方向有关。此时假设\(\boldsymbol{r}_{12}\)为电流元1到电流元2的径矢,而线元表示为\(\mathrm{d} \boldsymbol{l}_{1}\)、\(\mathrm{d} \boldsymbol{l}_{2}\)。

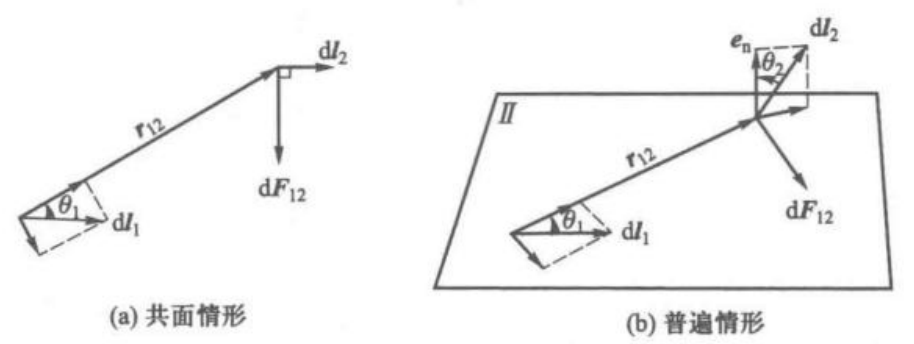

(1)两电流元共面情况
如图所示,此时\(\mathrm{d} F_{12}\)满足 \[ \mathrm{d} F_{12} \propto \sin \theta_{1} \]
(2)两电路元异面情况
不难想到,此时应当考虑电流元的投影,这样\(\mathrm{d} F_{12}\)就满足 \[ \mathrm{d} F_{12} \propto \sin \theta_{2} \]
结论
将以上结果综合起来,可以得到 \[ \mathrm{d} F_{12} = k\dfrac{I_{1}I_{2}\ \mathrm{d} l_{1}\sin \theta_{1}\ \mathrm{d} l_{2}\sin \theta_{2}}{r_{12}^{2}} \] 此时,\(\mathrm{d} \boldsymbol{F}_{12}\)的方向为在\(\mathrm{d} \boldsymbol{l}_{1}\)与\(\boldsymbol{r}_{12}\)组成的平面内,且与\(\mathrm{d} \boldsymbol{l}_{2}\)垂直。
为了表示出其方向,我们可以这样思考:既然\(\mathrm{d} \boldsymbol{F}_{12}\)在在\(\mathrm{d} \boldsymbol{l}_{1}\)与\(\boldsymbol{r}_{12}\)组成的平面内,那么其必然与平面的法向量\(\boldsymbol{e}_{\mathrm{n}}\)垂直。而由于\(\mathrm{d} \boldsymbol{F}_{12}\)又与\(\mathrm{d} \boldsymbol{l}_{2}\)垂直,因此为上述两向量所在平面的法向量。结合相关数学知识,我们可以将法向量表示为叉乘的形式,这样就可以得到Ampere定理的以下表示形式: \[\begin{equation} \mathrm{d} \boldsymbol{F}_{12} = k\dfrac{I_{1}I_{2}\ \mathrm{d} \boldsymbol{l}_{2} \times \left( \mathrm{d} \boldsymbol{l}_{1} \times \boldsymbol{e}_{12} \right) }{r_{12}^{2}} \end{equation}\]
在SI制中,比例系数\(k\)为 \[\begin{equation} k = \dfrac{\mu_{0}}{4\pi} \end{equation}\] 其中,\(\mu_{0} = 4\pi \times 10^{-7}\)
磁感应强度矢量
为了定量地描述磁场的分布,我们引入磁感应强度矢量 。作为借鉴,我们先来回顾以下场强 的引入。场强 是通过Coulomb定律引入的 \[ \boldsymbol{F}_{12} = \dfrac{1}{4\pi \varepsilon_{0}}\dfrac{q_{1}q_{2}}{r^{12}}\boldsymbol{e}_{12} \] 此时可将上式拆解为 \[ \boldsymbol{F}_{12} = q_{2}\boldsymbol{E}\ \mbox{和}\ \boldsymbol{E} = \dfrac{1}{4\pi \varepsilon_{0}} \dfrac{q_{1}}{r_{12}^{2}}\boldsymbol{e}_{12} \]
在磁场的情形中,Ampere定律取代了Coulomb定律的位置。如果我们将电流元\(I_{2}\ \mathrm{d} \boldsymbol{l}_{2}\)视为试探电流元,那么整个回路\(L_{1}\)对于试探电流元的作用力\(\mathrm{d} \boldsymbol{F}_{2}\)应当为 \[ \mathrm{d} \boldsymbol{F}_{2} = \dfrac{\mu_{0}}{4\pi} \oint_{L_{1}} \dfrac{I_{1}I_{2}\ \mathrm{d} \boldsymbol{l}_{2} \times \left( \mathrm{d} \boldsymbol{l}_{1} \times \boldsymbol{e}_{12} \right) }{r_{12}^{2}} \] 由叉乘分配律\(\boldsymbol{A} \times \left( \boldsymbol{B} + \boldsymbol{C}\right) = \boldsymbol{A} \times \boldsymbol{B} + \boldsymbol{A} \times \boldsymbol{C}\)可得 \[\begin{equation} \mathrm{d} \boldsymbol{F}_{2} = \dfrac{\mu_{0}}{4\pi}I_{2}\mathrm{d} \boldsymbol{l}_{2} \times \oint_{L_{1}} \dfrac{I_{1}\left( \mathrm{d} \boldsymbol{l}_{1} \times \boldsymbol{e}_{12} \right) }{r_{12}^{2}} \end{equation}\] 仿照\(\boldsymbol{F}_{12} = q_{2}\boldsymbol{E}\)可得 \[\begin{equation} \mathrm{d} \boldsymbol{F}_{2} = I_{2}\mathrm{d} \boldsymbol{l}_{2} \times \boldsymbol{B} \end{equation}\] 这样就得到 \[\begin{equation} \boldsymbol{B} = \dfrac{\mu_{0}}{4\pi} \oint_{L_{1}} \dfrac{I_{1}\left( \mathrm{d} \boldsymbol{l}_{1} \times \boldsymbol{e}_{12} \right) }{r_{12}^{2}} \end{equation}\] 其中, 为磁感应强度。 的单位为特斯拉,用T表示。同时 的单位还可以为高斯,用Gs表示,二者之间的换算关系为 \[ 1 \mathrm{T} = 10^{4} \mathrm{Gs} \]
下面我们对上式做一些说明。先看 的定义式。如果只考虑矢量的大小,那么由上式可得 \[\begin{equation} \mathrm{d} F_{12} = I_{2}\ \mathrm{d} l_{2} B \sin \theta \end{equation}\] 其中,\(\theta\)为 与\(I_{2}\mathrm{d} l_{2}\)之间夹角。
接下来,我们来看电流产生磁场的公式。此式将闭合回路产生的磁感应强度 看做电流元产生的元磁感应强度\(\mathrm{d} \boldsymbol{B} = \dfrac{\mu_{0}}{4\pi} \dfrac{I_{1}\left( \mathrm{d} \boldsymbol{l}_{1} \times \boldsymbol{e}_{12} \right) }{r_{12}^{2}}\)的矢量叠加。实际上 \[ \boldsymbol{B} = \dfrac{\mu_{0}}{4\pi} \oint_{L_{1}} \dfrac{I_{1}\left( \mathrm{d} \boldsymbol{l}_{1} \times \boldsymbol{e}_{12} \right) }{r_{12}^{2}} \] 正是Biot-Savart定律,我们将要在接下来讨论它。
像电场的分布可以用电场线来描述一样,磁场的分布也可以用磁感应线来描述。
载流回路的磁场
Biot-Savart定律
在上节我们就知道了Biot-Savart定律的微分形式为 \[\begin{equation} \mathrm{d} \boldsymbol{B} = \dfrac{\mu_{0}}{4\pi} \dfrac{I \mathrm{d} \boldsymbol{l}_{1} \times \boldsymbol{e}_{r} }{r^{2}} \end{equation}\] 其中单位矢量\(\boldsymbol{e}_{r}\)从电流元指向目标点。由上式可得,磁感应强度 的方向为以\(\mathrm{d} \boldsymbol{l}\)为圆心的同心圆的切线方向,也就是满足右手定则。
下面我们利用上式与其积分形式 \[\begin{equation} \boldsymbol{B} = \dfrac{\mu_{0}}{4\pi} \oint_{L_{1}} \dfrac{I \mathrm{d} \boldsymbol{l} \times \boldsymbol{e}_{r} }{r^{2}} \end{equation}\] 计算一些特殊形式的载流回路产生的磁场。
载流直导线的磁场

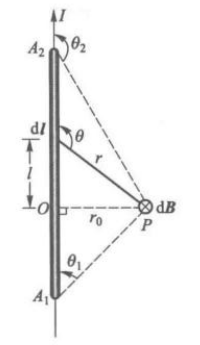

由Biot-Savart定律可得,对于载流直导线而言,任意电流元在同一点P 产生的磁感应强度 方向相同。因此,我们只需要求各电流元产生的\(\mathrm{d} \boldsymbol{B}\)的代数和即可。
我们以过点P 所做的垂线的垂足为原点O ,那么磁感应强度 就等于 \[ B = \int_{A_{1}}^{A_{2}}\mathrm{d} B = \dfrac{\mu_{0}}{4\pi} \int_{A_{1}}^{A_{2}} \dfrac{I \mathrm{d} l \sin \theta}{r^{2}} \] 由于\(l = -r\cos \theta\),同时\(r_{0} = r\sin \theta\),因此有 \[ \mathrm{d} l = \dfrac{r_{0}\mathrm{d} \theta}{\sin^{2}\theta} \] 这样就可以得到 \[ B = \dfrac{\mu_{0}}{4\pi} \int_{\theta_{1}}^{\theta_{2}} \dfrac{I\sin ^{3}\theta}{r_{0}^{2}} \dfrac{r_{0}}{\sin^{2}\theta} \mathrm{d} \theta = \dfrac{\mu_{0}}{4\pi} \int_{\theta_{1}}^{\theta_{2}} \dfrac{I\sin \theta}{r_{0}} \mathrm{d} \theta \] 即 \[\begin{equation} B = \dfrac{\mu_{0}I}{4\pi r_{0}}\left( \cos \theta_{1} - \cos \theta_{2}\right) \end{equation}\]
假如导线为无限长,那么磁感应强度 的大小为 \[\begin{equation} B = \dfrac{\mu_{0} I}{2\pi r_{0}} \end{equation}\] 此时,磁感应强度 的方向可以由右手定则判断。
载流圆线圈轴线上的磁场
设圆线圈的中心为O ,那么线圈所产生磁感应强度 如图所示。需要注意的是,在线圈上相对位置的两个电流元,产生的磁感应强度\(\mathrm{d} \boldsymbol{B}\)可以加和,从而通过抵消只剩下水平方向的磁感应强度。由图可得,加和后的磁感应强度\(\mathrm{d} \boldsymbol{B}'\)满足 \[ \mathrm{d} \boldsymbol{B}' = 2\cos \alpha\ \mathrm{d} \boldsymbol{B} = 2\cos \alpha\ \dfrac{\mu_{0}}{4\pi} \dfrac{I \mathrm{d} \boldsymbol{l} \times \boldsymbol{e}_{r} }{r^{2}} \] 这样,由于\(\mathrm{d} l = R \mathrm{d} \theta\),以及\(r_{0} = r \sin \alpha\),因此由Biot-Savart定律可得 \[ B = \dfrac{\mu_{0}}{4\pi} \int_{0}^{\pi} 2\cos \alpha\ \dfrac{IR}{r^{2}_{0}} \sin^{2} \alpha\ \mathrm{d} \theta \] 计算可得 \[\begin{equation} B = \dfrac{\mu_{0}IR^{2}}{2\left( R^{2} + r_{0}^{2}\right) ^{\frac{3}{2}}} \end{equation}\]
载流螺线管中的磁场

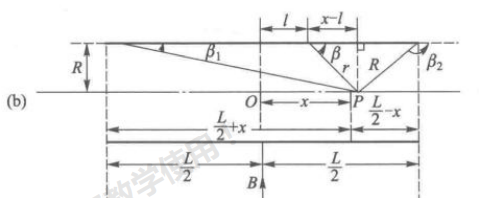

下面计算载流螺线管轴线上的磁感应强度 。假设螺线管的半径为\(R\),总长度为\(L\),单位长度内的匝数为\(n\)。如果螺线管是密绕,计算轴向磁场时,我们可以将其近似看为一系列圆线圈紧密排列组成的。假设其轴线为\(x\)轴,其中点为原点O ,那么位于\(l\)处附近\(\mathrm{d} l\)内有\(n\mathrm{d} l\)匝线圈,因此其在O 产生的磁感应强度\(\mathrm{d} B\)为 \[ \mathrm{d} B = \dfrac{\mu_{0}IR^{2}}{2\left[ R^{2} + \left( x - l \right) ^{2} \right] ^{\frac{3}{2}}} n \mathrm{d} l \] 积分可得 \[ B = \dfrac{n\mu_{0}IR^{2}}{2} \int_{-\frac{L}{2}}^{\frac{L}{2}} \dfrac{\mathrm{d} l}{2\left[ R^{2} + \left( x - l \right) ^{2} \right] ^{\frac{3}{2}}} \]
由图可得,$x - l = R \(,两侧同时微分有\)$ l = R \[ 带入上式可得 \] B = {{1}}^{{2}} \[ 即 \begin{equation} B = \dfrac{n\mu_{0}I}{2} \left( \cos \beta_{1} - \cos \beta_{2} \right) \end{equation} 其中 \] {1} = _{2} = $$ 下面讨论两种特殊情况
(1)对于无限长的螺线管而言,\(L \to \infty\),此时\(\cos \beta_{1} = 1\),\(\cos \beta_{2} = -1\),因此 \[ B = n\mu_{0}I \]
(2)对于半无限长的螺线管,其有限一端的磁感应强度为 \[ B = \dfrac{n\mu_{0}I}{2} \] 不难想到,对于这种情况,半无限长螺线管产生的磁感应强度只有无限长螺线管的一半。
磁场的“Gauss定理”和Ampere环路定理
磁场的“Gauss定理”
仿照引入电场强度通量的方式,我们规定通过曲面\(S\)的磁感应通量(简称磁通量)为 \[\begin{equation} \varPhi_{B} = \iint_{S} \boldsymbol{B}\cdot \mathrm{d} \boldsymbol{S} \end{equation}\] 磁通量的单位为\(\mathrm{T \cdot m^{2}}\),这一单位也被定义为韦伯,用Wb表示。反过来,我们也可将磁感应强度 视为单位面积磁通量,也就是磁通密度。正如电场强度通量\(\varPhi_{E}\)代表通过曲面的电场线数目一样,磁通量也可被理解为\(\varPhi_{B}\)通过曲面的磁感线数量。这样,磁感应强度 就代表通过单位垂直面积的磁感线数目。
下面说明磁通量所服从的物理规律。
由于载流导线产生的磁感线是无始无终的闭合曲线,因此对于空间中某曲面\(S\),磁感线的穿入量与穿出量相等,因此通过此曲面的磁通量恒为0,即 \[\begin{equation} \varoiint_{S} \boldsymbol{B}\cdot \mathrm{d} \boldsymbol{S} = 0 \end{equation}\] 我们姑且将上述定理称为磁场的“Gauss定理”。下面我们用Biot-Savart定律证明上述定理。
磁场的“Gauss定理”的证明
单个电流元的情况
由右手定则(本质上是Biot-Savart定律)可得,对于单个电流元,其所产生的磁感线是以\(\mathrm{d} \boldsymbol{l}\)为轴线的圆。这样不难想到,对于任意闭合曲面\(S\),磁感线要么与其不相交,要么同时穿入与穿出。因此,下面我们只考虑贯穿的磁感线。
在上述闭合曲面上取一面元\(\mathrm{d} S_{1}\),假设通过面元\(\mathrm{d} S_{1}\)进入闭合曲面的磁感线通过\(\mathrm{d} S_{2}\)穿出,那么 \[ \mathrm{d} \varPhi_{B_{i}} = \dfrac{\mu_{0}}{4\pi} \dfrac{I\mathrm{d} l\sin \theta}{r^{2}}\mathrm{d} S_{i} \cos \theta_{i} = \mp \dfrac{\mu_{0}}{4\pi} \dfrac{I\mathrm{d} l\sin \theta}{r^{2}}\mathrm{d} S_{i}^{*}\quad \left( i = 1, 2\right) \] 其中,\(\mathrm{d} S_{i}^{*}\)表示\(\mathrm{d} S_{i}\)在磁感线方向的投影,\(\theta\)为电流元方向\(\mathrm{d} \boldsymbol{l}\)与径矢\(\boldsymbol{r}\)之间的夹角。同时,当上式用投影面积表示时,\(i = 1\)时为负号,\(i = 2\)时为正号。由于前文所述的对于单个电流元,其所产生的磁感线是以\(\mathrm{d} \boldsymbol{l}\)为轴线的圆,因此磁感线的投影面积满足 \[ \mathrm{d} S_{1}^{*} = \mathrm{d} S_{2}^{*} \] 由此可得 \[ \mathrm{d} \varPhi_{B_{1}} + \mathrm{d} \varPhi_{B_{2}} = 0 \] 由于我们在选取磁感线时没有规定条件,因此由磁感线选择的任意性不难看出,对于任意的单个电流元 \[ \varoiint_{S} \boldsymbol{B}\cdot \mathrm{d} \boldsymbol{S} = 0 \] 恒成立。
闭合回路的情况
由于磁场满足叠加原理,因此任意载流回路产生的总磁场可以看做是很多单个电流元的叠加。从而通过某一面元\(\mathrm{d} S\)的总磁通量\(\varPhi_{B}\)等于各电流元的磁通量\(\mathrm{d} \varPhi_{B}\)的加和。
至此,我们证明了磁场的“Gauss定理”。
在通常情况下,载流回路所产生的磁感应管,一般来说截面都是不均衡的。因此,如果我们此时选取一磁感应管所经过的一对面元\(\mathrm{d} S_{1}\)和\(\mathrm{d} S_{2}\),那么通常会有 \[ \mathrm{d} S_{1} \neq \mathrm{d} S_{2} \] 那么,由于\(\mathrm{d} \varPhi_{B} = \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{S}\),同时\(\mathrm{d} \varPhi_{1} + \mathrm{d} \varPhi_{2} = 0\)。因此,在磁感应强度 较大的地方,面元\(\mathrm{d} S\)通常较小,也就是磁感线密度较大。反之亦然。
Ampere环路定理
如果我们将磁感应强度 沿着任意磁感线进行积分,由于磁感应强度 总是磁感线的切线方向,因此显然有 \[ \oint_{L} \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} \neq 0 \] Ampere环路定理反映了磁感线这一特点。
Ampere环路定理的表述
Ampere环路定理表述如下:在恒磁场中,磁感应强度 沿任意闭合环路\(L\)的线积分,等于穿过这个管路的所有电流强度I 的代数和的\(\mu_{0}\)倍,即 \[\begin{equation} \oint_{L} \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} = \mu_{0} \sum\limits_{L\mbox{内}} I \end{equation}\] 其中,对于电流I 的正负规定如下:
(1)当穿过回路\(L\)的电流方向与环绕方向符合右手定则时,\(I > 0\)
(2)当穿过回路\(L\)的电流方向与环绕方向不符合右手定则时,\(I < 0\)
为了叙述方便,以下我们将上式中闭合积分回路\(L\)称为“Ampere环路”。Ampere环路定理也可以由Biot-Savart定理出发证明。为了简单起见,下面我们只考虑单一载流回路。如果需要推广到多个载流回路,只需要使用叠加原理即可。
对Ampere环路定理的证明
为了区别Ampere环路\(L\)上的线元 ,我们用\(\mathrm{d} \boldsymbol{l}'\)表示载流回路\(L'\)上的线元。

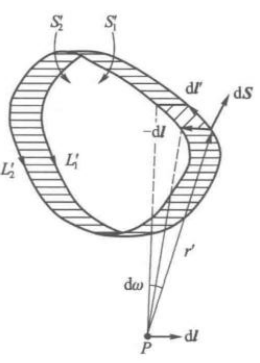

如图所示,点P 沿 的移动与载流回路\(L'\)沿\(-\mathrm{d} \boldsymbol{l}\)的移动等价。由Biot-Savart定律有 \[ \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} = \dfrac{\mu_{0}}{4\pi} \oint_{L'}\dfrac{I \mathrm{d} \boldsymbol{l}' \times \boldsymbol{e}_{r}\cdot \mathrm{d} \boldsymbol{l}}{r^{2}} = - \dfrac{\mu_{0}I}{4\pi} \oint_{L'}\dfrac{\mathrm{d} \boldsymbol{l}' \times \left( -\mathrm{d} \boldsymbol{l} \right) \cdot \boldsymbol{e}_{r}'}{r^{2}} \] 其中,\(\boldsymbol{e}_{r}\)为电流元到P 的单位径矢,而\(\boldsymbol{e}_{r}' = - \boldsymbol{e}_{r}\)代表P 到电流元的单位径矢。同时,$ ' ( - ) \(等于电流元\)I '\(位移时产生的面元\) \(。这样,\) ' ( - ) {r}'\(就表示面元在\){r}'\(上的投影面积。因此,由立体角的定义可得\)$ = \[ 这样,上式可写为 \] = - $$ 其中,\(\omega\)表示载流回路\(L'\)移动产生的带状面对点P 所张成的立体角。
现假设以\(L'\)为边界做一曲面\(S'\),\(S'\)对点P 也张有一定的立体角\(\varOmega\)。显然,当\(L'\)平移时,\(\varOmega\)随之改变。假设平移前后的曲面分别为\(S_{1}'\)和\(S_{2}'\),那么此时\(S_{1}'\)、\(S_{2}'\)和带状面能够组成闭合曲面。由第一章中立体角相关知识可得,此时有 \[ \varOmega_{1} + \varOmega_{2} + \omega = 0 \] 这一结论的前提是,闭合曲面的法向量指向外侧。不难想象,此时\(\varOmega_{1}\)与\(\varOmega_{2}\)是异号的。带入上式,我们有 \[ \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} = \dfrac{\mu_{0}I}{4\pi} \left( \varOmega_{1} + \varOmega_{2} \right) \] 同时,由于 \[ \varOmega_{2} = - \varOmega_{1} + \mathrm{d} \boldsymbol{l} \cdot \nabla \varOmega \] 这样 \[ \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} = \dfrac{\mu_{0}I}{4\pi} \mathrm{d} \boldsymbol{l} \cdot \nabla \varOmega = \dfrac{\mu_{0}I}{4\pi} \mathrm{d} \varOmega \] 即 \[\begin{equation} \boldsymbol{B} = \dfrac{\mu_{0}I}{4\pi} \nabla \varOmega \end{equation}\]
由上面的推导可得,此时\(\boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l}\)与\(\mathrm{d} \varOmega\)成正比。因此,对于场点P 恒在外部的情况下,载流回路相对P 移动一周后\(\Delta \varOmega = 0\),这样就有 \[ \oint_{L} \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} = 0 \] 如果P 在内部的话,此时\(\Delta \varOmega = 4\pi\),那么由上式可得 \[ \oint_{L} \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} = \mu_{0}I \]
在上面的讨论中,场点没有移动。但由于场点和载流回路的移动是相对的,因此不难想象上面的第一种情景对应的是Ampere回路中没有电流,而第二种情景对应的是Ampere回路中有电流。
磁场对于载流导线的作用
Ampere力
在前文中我们详细讨论了Boit-Savart定律,下面我们来接着讨论Ampere定律。将Ampere定律可用矢量表示为 \[\begin{equation} \mathrm{d} \boldsymbol{F} = I \mathrm{d} \boldsymbol{l} \times \boldsymbol{B} \end{equation}\] 上式既是电流元在外磁场中受力的基本规律,又是定义磁感应强度 的依据。这种由于磁场而产生的力被称为Ampere力。
平行无限长直导线之间的相互作用
假设两无限长直导线之间的垂直距离为\(a\),其上电流分别为\(I_{1}\)和\(I_{2}\)。由Biot-Savart定律可得,导线1在导线2处产生的磁感应强度大小为 \[ B_{1} = \dfrac{\mu_{0}I_{1}}{2\pi a} \] 由上式可得,对于导线2的一段\(\mathrm{d} l_{2}\),其受力大小为 \[ \mathrm{d} F_{12} = I_{2} B_{1} \mathrm{d} l_{2} \] 同理可得,导线2产生的磁场作用在导线1上一段\(\mathrm{d} l_{1}\)时,其受力大小为 \[ \mathrm{d} F_{21} = I_{1} B_{2} \mathrm{d} l_{1} \] 因此,单位长度上导线的作用力大小为 \[\begin{equation} f = \dfrac{\mathrm{d} F_{12}}{\mathrm{d} l_{2}} = \dfrac{\mathrm{d} F_{21}}{\mathrm{d} l_{1}} = \dfrac{\mu_{0}I_{1}I_{2}}{2\pi a} \end{equation}\]
矩形载流线圈在均匀磁场中所受的力矩
为了方便描述载流线圈的去向,下面我们用右旋单位法线矢量\(\boldsymbol{e}_{n}\)来描述载流线圈在空间中的去向。所谓右旋单位法线矢量\(\boldsymbol{e}_{n}\),是指当载流线圈电流方向可以用右手四指弯曲表示时,矢量\(\boldsymbol{e}_{n}\)的方向为此时右手拇指方向。

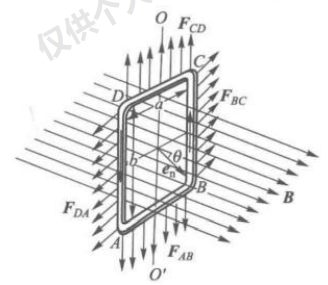

我们首先考虑矩形线圈的情况。如图所示,由Ampere定律可得 \[ F_{AB} = IaB\sin \left( \dfrac{\pi}{2} + \theta \right) = IaB\sin \left( \dfrac{\pi}{2} - \theta \right) = F_{CD} \] 由于这两个力作用在一条直线上,因此这一对力不产生任何效果。对于\(AD\)和\(BC\)边而言,其受力大小为 \[ F_{AD} = F_{BC} = IbB \] 其方向为同时与磁感应强度 和导线垂直。
因此,这两个力并没有未作用在同一条直线上,因此产生了力偶矩。显然,力偶矩\(L\)的大小为 \[ L = 2IbB \cdot \dfrac{a}{2} \sin \theta = IBS \sin \theta \] 考虑到方向问题,力偶矩可以用下面的矢量形式表示 \[\begin{equation} \boldsymbol{L} = IS\left( \boldsymbol{e}_{n} \times \boldsymbol{B} \right) \end{equation}\]
载流线圈的磁矩
上式虽然是从特例中推导出的,但其实适用于任意形状的平面线圈。下面我们证明这个结论。
我们先说明线圈与磁感应强度 平行的情况。如图所示,我们用垂直于转轴的平行线将线圈分割为许多小窄条。由Ampere定律有,磁场对同一组电流元\(\mathrm{d} \boldsymbol{l}_{1}\)、\(\mathrm{d} \boldsymbol{l}_{2}\)的作用力为 \[ \mathrm{d} F_{i} = IB\mathrm{d} l_{i} \sin \theta_{i} \quad \left( i = 1, 2\right) \] 我们假设分割出\(\mathrm{d} \boldsymbol{l}_{1}\)、\(\mathrm{d} \boldsymbol{l}_{2}\)的窄条的高度为\(\mathrm{d} h\),那么此时显然有$ l_{i} {i} = h \(,因此\)$ F{i} = IB h $$
这表明,二者大小相同。同时根据矢量叉乘的规定,这两个力的方向相反。由于这两个力并不作用在同一直线上,因此产生了力矩 \[ \mathrm{d} L = IB\left( x_{1} + x_{2}\right) \mathrm{d} h = IB\mathrm{d} S \] 其中,\(\mathrm{d} S\) 为小窄条与线圈围成的区域面积。这样,作用在线圈上的力矩大小等于 \[ L = IBS \]
当线圈与磁场成任意角度时,不难证明此时力矩\(\boldsymbol{L}\)满足 \[\begin{equation} \boldsymbol{L} = IS\left( \boldsymbol{e}_{n} \times \boldsymbol{B} \right) \end{equation}\] 其中,\(IS\boldsymbol{e}_{n}\)是描述一个任意形状的载流平面线圈本身性质的矢量,我们称其为线圈的磁矩,用\(\boldsymbol{m}\)表示,即 \[\begin{equation} \boldsymbol{m} = IS\boldsymbol{e}_{n} \end{equation}\] 这样上式用磁矩\(\boldsymbol{m}\)即可表示为 \[\begin{equation} \boldsymbol{L} = \boldsymbol{m} \times \boldsymbol{B} \end{equation}\]
带电粒子在磁场中的运动
Lorentz力
实验证明,运动的带电粒子在磁场中受力\(\boldsymbol{F}\)与粒子的电荷\(q\)、粒子的速度\(\boldsymbol{v}\)与磁感应强度\(\boldsymbol{B}\)之间的关系为 \[\begin{equation} \boldsymbol{F} = q\boldsymbol{v} \times \boldsymbol{B} \end{equation}\] 上式给出的运动电荷在磁场中所受力\(\boldsymbol{F}\)被称为Lorentz力。
Lorentz力与Ampere力的关系
比较\(\boldsymbol{F}_{L} = q\boldsymbol{v} \times \boldsymbol{B}\)与\(\mathrm{d} \boldsymbol{F}_{A} = I \mathrm{d} \boldsymbol{l} \times \boldsymbol{B}\)可以发现二者具有极高的相似性。这并不偶然,因为运动电荷可以视为一个瞬时的电流元。下面证明导线所受Ampere力就是作用在各自由电子上Lorentz力的宏观表现。
如图所示,考虑一段长度为\(\Delta l\)的金属导线,导线通入电流\(I\)。从微观角度来看,电流是由道题中自由电子向下做定向运动形成的。假设自由电子的定向运动速度为\(\boldsymbol{u}\),导体的自由电子数密度为\(n\)。那么,在时间\(\Delta t\)内,通过导体截面积\(S\)的电荷量为 \[ \Delta q = enuS\Delta t \] 因此电流强度I 可表示为 \[\begin{equation} I = \dfrac{\Delta q}{\Delta t} = enSu \end{equation}\]
由于此处电子的定向速度\(\boldsymbol{u}\)与磁感应强度 垂直,因此每个电子由于定向运动所受Lorentz力大小为 \[ F_{L} = euB \] 虽然这个力是作用在电子上的,但是由于电子并不会冲出导线,因此宏观上这个力是作用在金属导线上的。对于长度为\(\Delta l\)的导线而言,其所受到的力大小为 \[ F = nS\Delta l \cdot euB = BI\Delta l \]
带电粒子在均匀磁场中的运动
粒子的初速$\boldsymbol{v
由于此时粒子的初速\(\boldsymbol{v}\)、磁感应强度 与Lorentz力之间互相垂直,因此不难想到,此时带电粒子将一直做圆周运动。因此有 \[ m\dfrac{v^{2}}{R} = qvB \] 由此可得圆周半径\(R\)为 \[ R = \dfrac{mv}{qB} \] 这样,粒子运动周期为 \[ T = \dfrac{2\pi R}{v} = \dfrac{2\pi m}{qB} \] 由此可得粒子在磁场中的回旋频率为 \[ f = \dfrac{1}{T} = \dfrac{qB}{2\pi m} \]
普遍情况
在普遍的情况下,粒子的初速\(\boldsymbol{v}\)与磁感应强度 之间成任意角度\(\theta\),这时可以将速度分解为垂直方向\(\boldsymbol{v}_{\mathrm{v}}\)和与磁感应强度平行方向\(\boldsymbol{v}_{\mathrm{h}}\)。显然,只有垂直方向会产生Lorentz力。因此,带电粒子此时的运动应当为圆周运动与匀速直线运动的叠加,即螺旋线运动。
此时带电粒子的螺距\(h\)为 \[\begin{equation} h = v_{h}T = \dfrac{2\pi mv_{h}}{qB} \end{equation}\]
在粒子与磁感应强度 夹角很小时,有 \[ v_{h} \approx v \quad v_{v} \approx v\theta \] 这样,即使粒子的入射角度各不相同,但其螺距\(h = \dfrac{2\pi mv_{h}}{qB}\)却近似相同。这意味着,这些粒子在经过相同距离后会在同一点汇聚。由于这种现象与光学中的聚焦现象较为相似,因此被称为磁聚焦现象。
Hall效应
如图,将一个导体板放在垂直于它的磁场中,当有电流通过它时,在导电板的两侧会产生一个电势差\(U_{AA'}\),这种现象被称为Hall效应。实验表明,在磁场不太强时,电势差\(U_{AA'}\)可表示为 \[ U_{AA'} = K\dfrac{IB}{d} \] 其中,比例系数\(K\)被称为Hall系数。Hall效应可以用Lorentz力来说明。假设导电板内部载流子的平均定向速率为u,那么其在磁场中所受Lorentz力大小为 \[ F_{L} = quB \] 此时Lorentz力的方向为向上或向下(与载流子电性有关)。这样导体板上下就会产生电势差。当电势差形成后,载流子还会受到电场力\(q\dfrac{U_{AA'}}{b}\)。这样,在达到恒定状态后,Lorentz力与电场力平衡。 \[ q\dfrac{U_{AA'}}{b} = quB \] 结合 \[ I = nqSu = nqbdu \] 可得 \[ U_{AA'} = \dfrac{1}{nq} \dfrac{IB}{d} \] 这样,Hall系数就可以表示为 \[\begin{equation} K = \dfrac{1}{nq} \end{equation}\] 上式说明,Hall系数是反映导体内载流子浓度\(n\)的指标。这为研究不同导体内载流子浓度\(n\)提供了很重要的参考方式。
电磁场的相对论变换*
待补充
